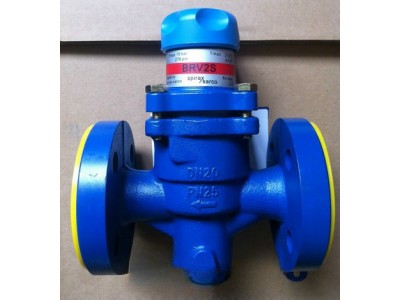

斯派莎克BRV2S减压阀

BRV2S和BRV2B直接作用式减压阀，适用于适用于蒸汽或压缩空气之类的气体，球墨铸铁阀体，可提供法兰和螺纹连接。在负载稳定时，可以准确的控制下游压力。先进的制造工艺及技术保证其可靠耐用;不锈钢内部组件使其能应用于大多数的工业设备中。

斯派莎克BRV2S减压阀结构紧凑，重量轻，安装简便，易于调试和设定，维修方便。

可供型号

BRV2S 带不锈钢波纹管

BRV2B 带磷青铜波纹管

BRV2SP 可选带外感应管型号，带不锈钢波纹管

BRV2BP 可选带外感应管型号，带磷青铜波纹管

斯派莎克BRV2减压阀安装维护说明
只有减压阀被正确安装并由有资质的操作工(见1 1章中有关补充安全信息)按照操作指南进行进行调试和维护，才能保证其安全运行。对管道和设备的安装来说，主要安装和安全指南就象工具和安全设施要正确使用一样被遵守。
警告:
波纹管垫圈包括一片薄的不锈钢支撑环，如果安装和操作不正确，可能会导致人身伤害。
隔离:
考虑到是否关闭隔离阀将对系统的任何部件和人身造成危险。危险可能包括:隔离保护装置和通气道或者启动紧急信号。确保隔离阀在流动方向上关闭避免系统的冲击。
压力:
维护修理前要考虑到管道中是否有介质。在对产品进行维修前确保压力已被隔离并且安全气道已通向大气，这通过安装型号为D V斯派莎克泄压阀(详见其它文件)便容易解决。即使压力表指示为零也不要认为系统已泄压。
温度:
隔离后要有一段时间使温度接近常温避免烫伤并且考虑到保护外套(包括安全观视镜)是必须的。
处置:
产品是可回收的。产品处置时提供正确方法将不造成生物损害。
斯派莎克BRV2S直接作用式减压阀用于蒸汽或气体如压缩空气，较大土游压力为19bar g(275.5psi g)
可供型号:
以上信息可在调整手轮上的弹簧范围标示盘找到。
根据你的使用校核BRV2装配正确的弹簧。
注:
其它信息参阅下列技术信息手册，TI-Po45-14，它提供以下详细信息:材料，口径和管道连接方式，尺寸，重量，操作范围和流量。
注：在进行安装前要仔细阅读第1节中的“安全信息”。
注：如果你在安装或操作这套装置有困难请联系我们。
3.1斯派莎克BRV2减压阀信息:
安装BRV2时一直要使流向箭头(在阀体上)指向下游。
BRV2减压阀可用于螺纹连接1/2"", 3/4“和1 ""B SP (BS 21 Rp)或法兰连接DN15, DN20和25 BS
4504 PN25o
对BRV2SP或BRV2BP的安装推荐方法，使用外接感应连接头，见3. 4和3. 5节中第6和7页。
斯派莎克BRV2S减压阀要一直安装水平管道上。调节头在阀的上方或下方。
安装在BRV2上下游的隔离阀都要距离减压阀8至10管径的直管段。
由管道支撑膨胀或收缩引起的管线应力不能加在阀体上。
上下游管道必须要有足够的口径避免过大的压降。所有变径要尽可能采用偏心大小头。
在上游安装过滤器将对阀门进行保护。过滤器安装时要侧向安装防止阀体积水，阀体积水会减少有效过滤面积。如果是湿蒸汽，则在上游要安装汽水分离器或疏水阀。或者，布置一个适当的排水点和安装一个斯派莎克疏水器。
下游管道上必须安装压力表用于设定工作压力。同样，在阀门的上游有压力表就更好了。
安全阀:
安装安全阀用来保护下游设备免遭高压损伤(这按照Pressure System Requirement 1989-512169-UK.或符合当地标准)。它被设定在下游用汽设备的安全用汽压力下起跳，而且在正常选择口径时要使安全阀在未全开启时通过BRV2的全额流量。安全阀设定压力时要考虑到它的回座特性和BRV2空载压力的设定。安全阀的排放管道应连接至安全区域。
3 .2 斯派莎克BRV2S减压阀的起动和调节
(BRV2SP和BRV2P的起动和调节见3. 5节)
在安装完成后，所有的管道应完全吹扫以排除灰尘、多余的连接材料和其它杂质。
压力调节是通过旋转调节手轮进行的，顺时针旋转增加压力，逆时针旋转减低压力。上游截止阀全开下游截止阀关闭，顺时针旋转调节手轮，下游压力缓慢上升直到设定压力(显示在下游压力表上)。
缓慢开启下游截止阀。
在正常流动状态下，设定好的下游压力将稍有下降，但将控制一定范围内。如果需要可通过重新调节BRV2控制轮增加设定压力。在空载条件设定压力要稍微增加一点。
3. 3怎样防止BRV2压力窜动:
一当到达所需的设定压力时，从调节手轮的凹槽内取出带色的弹簧范围标示盘(灰，绿或橙色)。在标示盘下插入一支小螺丝刀就可完成此项操作。
一在调节手轮的凹槽内放着一根小圆针。
一这根压力防窜针已插入锁孔“A"，并进入弹簧室顶部10个配孔中的一个。BRV2现在就防压力窜动了。
一重新把带色的弹簧范围标示盘紧紧装入调节手轮凹槽内。
3 .4 带外接感应连接头BRV2SP和BRV2BP型的补充安装和起动指南
为安装下游压力感应控制器要拆下堵塞"16"，并安装外径为1/8""x6mm承压接头(17一可供)。
压力感应控制管(外径6mm)将接在下游管道点“X"(见图5)的顶部，在BRV2H和点“X”间至少有1米(3英尺)直管段，无管接头。压力感应控制管坡向“X"。或者，1 /8 ""公称螺纹管可以接入主感应接口。隔离阀CC4)要安装。
3. 5 BRV2SP和BRV2BP的起动和调节
关闭隔离阀C2. C3(如已安装)，打开隔离阀C4。顺时针旋转BRV2-P调节手轮，下游压力缓慢上升直到所需压力(见下游压力表)。缓慢打开隔离阀C2。在流动条件下，设定的压力稍有下降。通过重新调节主控制旋钮来重新设定压力。在这种情况下，空载条件下设定压力要稍偏高一点。
重要提示:安装时根据实际需要安装旁路管道和隔离阀C3.
4.1主要信息
阀和阀座必须保持清洁。
SRV2上游安装过滤器和SRV2内安装过滤网将对阀产生过滤作用，滤网应保持清洁，这样流体就不受限制。
内置过滤器是阀座组件的一部分。它可以通过用一把32mmA/「扳手拆开阀门拿出调节帽和波纹管就可拆出。
4. 2怎样安装一个新阀和阀座或清洗过滤网:
i.逆时针旋转调节手轮C2)完全松开压力调节弹簧;
ii.用13mmA/「扳手拆下4个弹簧室螺栓(7)，取出弹簧室;
iii.取出波纹管组件(5)和垫片(6);
iv.用一把32mmA/「扳手，拆下阀座(11)并移走阀芯、回座弹簧、过滤网、推杆和导衬;
v.清洗过滤网或更换一个新的阀芯和阀座组件。注:阀芯和阀座组件包括过滤网;
vi.按相反顺序重新组装，用新垫片，确保零件和结合面清洁;
vii.阀座拧紧力矩108一132 N m (80一97 I bf ft);
viii.弹簧室螺栓拧紧力矩18一24 N m(13一18 I bf ft)。
4. 3怎样装配新的波纹管:
见4. 2节i一iii步，然后如下:
ix.从波纹管内取出锥形垫片(9);
x.更换锥形垫片、波纹管垫片和组件，调节弹簧和弹簧室，弹簧室螺栓拧紧力矩18一24N m(13一18 Ibf ft)。
4. 4怎样安装更换压力调节弹簧:
见4. 2节i一ii步，然后如下:
xi.更换弹簧和阀帽组件，阀帽螺栓拧紧力矩18一24 N m (13一18 Ibf ft);
xii.取出弹簧标示盘(18)并装入一个新的标示盘(如果弹簧范围已改变)。
怎样订购备件:
根据上述可供备件一览表进行订购，并说明减压阀的口径、型号和压力范围。
例:订购1套斯派莎克压力调节弹簧，下游压力范围为3. 5至8.6bar g(橙色)，用于口径为DN15的BRV2型减压阀。
