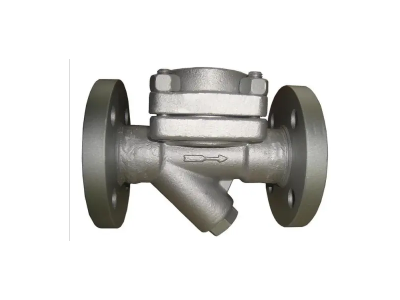

热动力型疏水器疏水器主要利用蒸汽和凝水热动力学特性的不同来工作的。常用的圆盘式疏水器就属于此类。如图1《圆盘式疏水器》所示，当过冷的凝水流入孔A时靠圆盘形阀片上下的压差顶开阀片2，水经环形槽台，从向下开的小孔排出。由于凝水的比容几乎不变，凝水流动通畅，阀片常开，连续排水。
当凝水带有蒸汽时，蒸汽在阀片下面从4孔经B槽流向出口，在通过阀片和阀座之间的狭窄通道时，压力下降，蒸汽比容急骤增大，阀片下面蒸汽流速激增，遂造成阀片下面的静压下降。与此同时，蒸汽在B槽与出口孔处受阻，被迫从阀片和阀盖3之间的缝隙冲入阀片上部的控制室，动压转化为静压，在控制室内形成比阀片下更高的压力，迅速将阀片向下关闭而阻汽。阀片关闭一般时间后，由于控制室内蒸汽凝结，压力下降，会使阀片瞬时开启，造成周期性漏汽。因此，新型的圆盘式疏水器凝水先通过阀盖夹套再进入中心孔，以减缓控制室内蒸汽凝结。
圆盘型疏水器的优点：体积小、重时轻、结构简单、安装维修方便。其缺点是：有周期漏汽现象；在凝水量小或疏水器前后压差过少(P1-P2<0.5P1)时，会发生连续漏汽；当周围环境气温较高，控制室内蒸汽凝结缓慢，阀片不易打开，会使排水量减少。
