山东焦炉炉门刀边腹板定制-瑞创机械公司供应炉门刀边

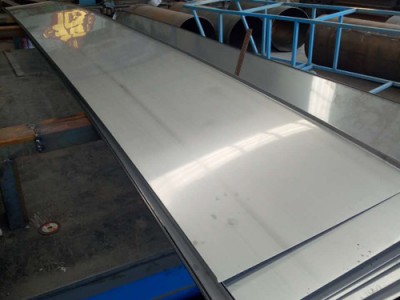

炉门刀边是焦炉护炉铁件，焦炉护炉铁件的作用是对炉体施加 的压力，以抵消由温度变化产生的应力，保持焦炉砌体严密性和完整性，防止砌体发生裂变、变形。由于焦炉护炉铁件所在工作条件恶劣，在使用过程中炉温的冷热交替频繁，受热温度不均匀，焦侧炉框、保护板长期处于高温环境，普遍存在炉门并框、变形，保护板早期断裂，桥管阀体、上升管底座裂纹，装煤孔盖座、看火孔盖座、测温孔盖座使用周期短，因而消耗量过大。莱芜钢铁集团股份有限公司焦化厂（简称莱钢焦化厂）3#焦炉为42孔JN43-80G型焦炉，采用大保护板结构， 换保护板的工作相当困难。而在以前的焦炉设计中，护炉铁件的材质普遍采用铸铁HT150-200，由于强度、韧性等都较低，抗热疲劳性能差，因而直接影响护炉铁件的寿命。
焦化设备配件具备哪些要求和冷焦排出装置
<一>、焦化设备配件具备哪些要求
焦炉机械业是一个的行业，现场环境恶劣、作业频繁、程序复杂、人工操作的机车一旦造成失误将使得红焦落地，可能造成车毁人亡的重大事故发生。
经分析焦化设备配件整个控制系统具有容量大、控制分散、控制规律复杂、控制、控制参数多等典型特征，因此设计一个的控制系统尤为重要。结合焦炉机械工艺特点和工业现场条件该控制系统应具备以下特点及要求：
(1)传统的现场级设备与控制器之间的连接是单一的测控点，这种控制系统存在底层数据不全、信息集成能力不强、系统开放性集成性差、稳定性低、可维护性不高等诸多缺点。因此为了克服传统控制系统的缺点，控制网络应设置为基于以太网及PROFIBUS-DP结构，面向设备的现场总线控制网络和面向自动化的主干控制网络的接入节点形式，从而保留现场总线与工业以太网各自优点，并互为补充。
(2)由于焦化厂环境恶劣，存在高温、灰尘、腐蚀性气体及焦炉移动车辆的频繁移动和工艺上的对位精度的要求，需根据目标距离通过变频器对走行电机进行的速度控制，同时应结合变频器的速度特性设置优的电机速度运行控制曲线，满足对位、运行平稳的控制功能。
(3)焦化设备配件运行机构繁多，每个单元机构均由多个油缸组成，且每个油缸的工艺动作流程均有连贯性，另外受设备的工艺布置要求限制，大部分机构的可视性差，上述工艺特点要求控制系统应设置一个开放的可视化的过程控制环节，将生产和过程自动化集成为一个系统，使操作与监控的设计成为可能，并应具备故障警报、记录操作数据、记录事件数据、详细说明操作及维修的信息及趋势等生产管理功能。
(4)考虑到生产和网络技术、传感器技术、无线通讯技术、计算机技术的迅猛发展，控制系统应具有良好的可扩展性，控制系统可通过设备层网络采集编码器与油缸位移传感器等数据信号，实时控制电机与油缸的行程动作。具备上述要求特点的控制系统，不仅使系统的稳定性、可扩展性，提高了数据的传输速率，同时实现了控制单元的分散布置和工艺流程的集中控制，减少了电缆的数量，降低了控制系统的成本，提高了系统的可维护性。
根据焦炉本体和鼓冷系统流程图，从焦炉出来的荒煤气进入之前，已被大量冷凝成液体，同时，煤气中夹带的煤尘，焦粉也被捕集下来，煤气中的水溶性的成分也溶入氨水中。焦油、氨水以及粉尘和焦油渣一起流入机械化焦油氨水分离池。分离后氨水循环使用，焦油送去集中加工，焦油渣可回配到煤料中炼焦煤气进入初冷器被直接冷却或间接冷却至常温，此时，残留在煤气中的水分和焦油被进一步除去。出初冷器后的煤气经机械捕焦油使悬浮在煤气中的焦油雾通过机械的方法除去，然后进入鼓风机被升压至19600帕(2000毫米水柱)左右。为了不影响以后的煤气精制的操作，例如硫铵带色、脱硫液老化等，使煤气通过电捕焦油器除去残余的焦油雾。为了防止萘在温度低时从煤气中结晶析出，煤气进入脱硫塔前设洗萘塔用于洗油吸收萘。在脱硫塔内用脱硫剂吸收煤气中的硫化氢，与此同时，煤气中的氰化氢也被吸收了。煤气中的氨则在吸氨塔内被水或水溶液吸收产生液氨或硫铵。煤气经过吸氨塔时，由于硫酸吸收氨的反应是放热反应，煤气的温度升高，为不影响粗苯回收的操作，煤气经终冷塔降温后进入洗苯塔内，用洗油吸收煤气中的苯以及环戊二烯等低沸点的炭化氢化合物和苯乙烯、萘古马隆等高沸点的物质，与次同时，硫化物也被除去了。
<二>、焦化焦炉设备配件冷焦排出装置
冷焦排出装置安装于干熄槽底部，将冷却后的焦炭排到胶带输送机上，焦化焦炉设备配件要求该装置自动、连续、均匀地排料，排焦时无循环气体和粉尘外逸。
该焦化配件由以下主要部件构成：用于维修的插板阀，调节冷焦排出量的振动给料器、振动给料器外罩下部的膨胀节、气体密封的旋转密封阀及排出溜槽。
旋转密封阀为旋转式，以恒定的转速将焦炭排出。另外，采用旋转密封阀可以保证系统的气密性。
气体循环系统的主要设备有一次除尘器、二次除尘器、循环风机及热管换热器等。一次除尘器为重力沉降槽式除尘装置，用于除去循环气体中所含的粗粒焦粉。二次除尘器采用了拥有国内技术、适合于干熄焦工艺的除尘器(多管旋风分离式)，以将循环气体中的细粒焦粉进一步分离出来，使进入循环风机的气体中粉尘含量小于1g/m3，且小于0.25mm的粉尘占95%以上，以降低焦粉对循环风机叶片的磨损，从而延长循环风机的使用寿命。
热管换热器安装在循环风机出口至干熄炉入口间的循环气体管路上，用锅炉给水与循环气体进行换热，从而降低进入干熄炉的循环气体温度并强化干熄炉的换热效果。从循环气体中回收的热量用来加热锅炉给水，节约了除氧器的蒸汽耗量从而降低整个干熄焦装置的能耗。
循环风机安装在二次除尘器与热管换热器间，把闭路循环的气体加压后送入干熄炉内循环使用。
沧州瑞创机械制造有限公司（http://www.cangzhourcjx.com）主营多种不同型号的焦炉炉门刀边腹板【详见http://www.cangzhourcjx.com/rclmdb/rclmdb.html】、炉门炉框保护板【详见http://www.cangzhourcjx.com/rclm/rclm.html】、上升管【详见http://www.cangzhourcjx.com/rcssg/rcssg.html】从铸造到机加工、产品制造、安装的全套生产设备，能够满足生产全套冶金、焦化用设备的制造和安装，热诚欢迎新老客户与我们携手共创美好的未来！
